CTMC系列M226ES—單軸運控(②EtherCAT總線)
2023.08.25
M226ES支持單軸運控(如定位、速度和回原等)功能;支持多軸多路直線/圓弧插補、連續插補、電子齒輪、電子凸輪和追飛剪功能;支持PLCopen标準指令庫,下面通過建立例程演示M226ES的軸控功能組态步驟。
使用CPU:M226ES
使用軟件:MagicWorks PLC V2.29及以上
目的:通過CPUEtherCAT總線控制,使用PLCopen指令庫實現簡單單軸運控。
EtherCAT軸組态步驟
1
雙擊打開硬件組态
2

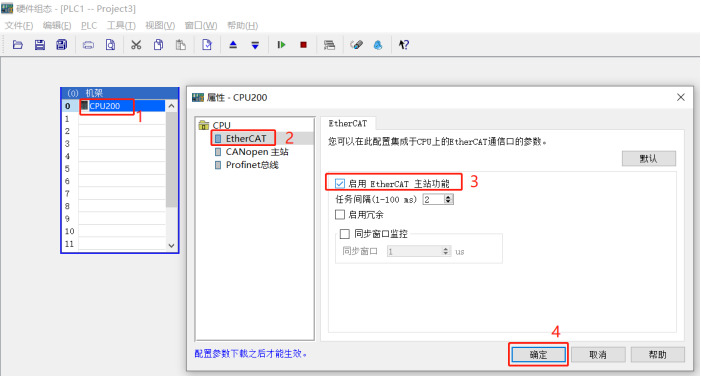

雙擊機架上的CPU200打開屬性界面,
勾選啓用EtherCAT主站功能
3

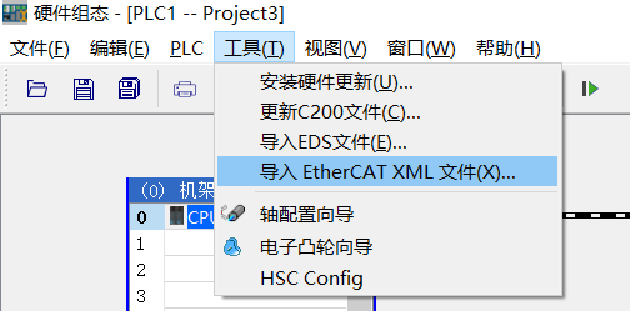

在工具下導入EtherCAT XML文件
4

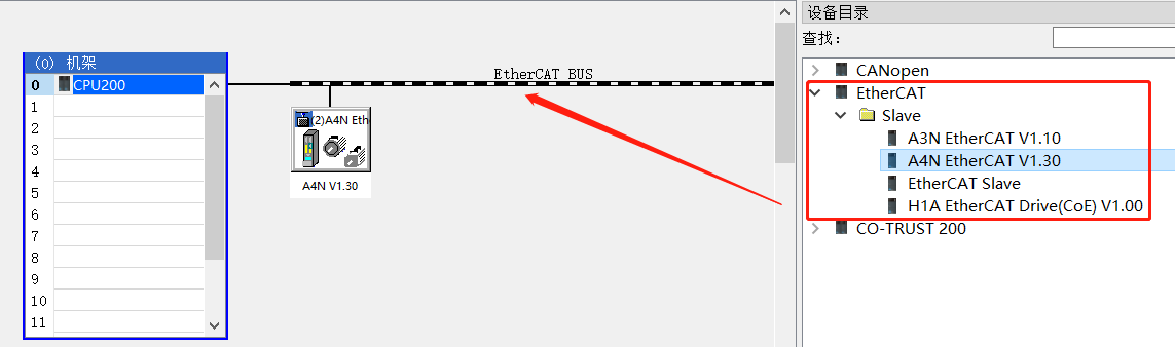

在設備目錄下的EtherCAT從站目錄下找到需要的從站直接拖拽到EtherCAT BUS上即可
5

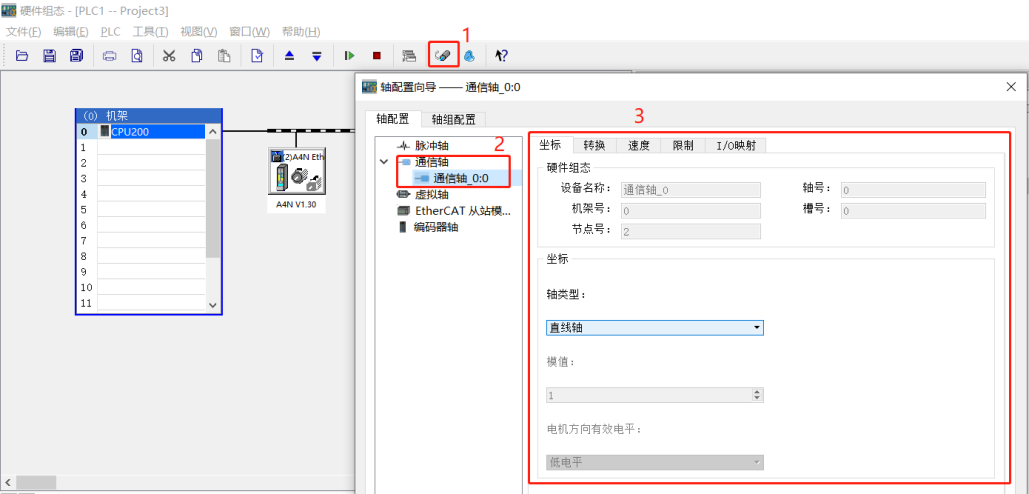

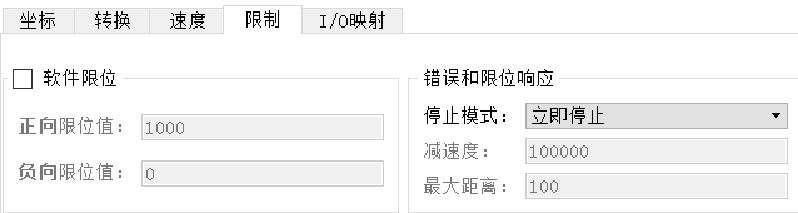

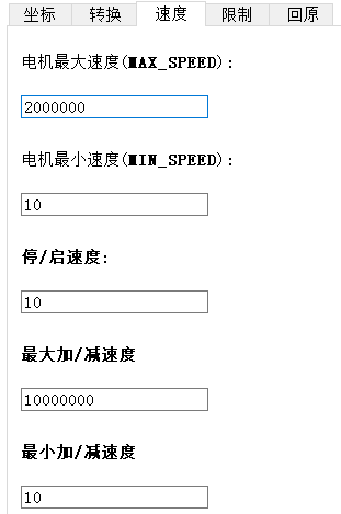

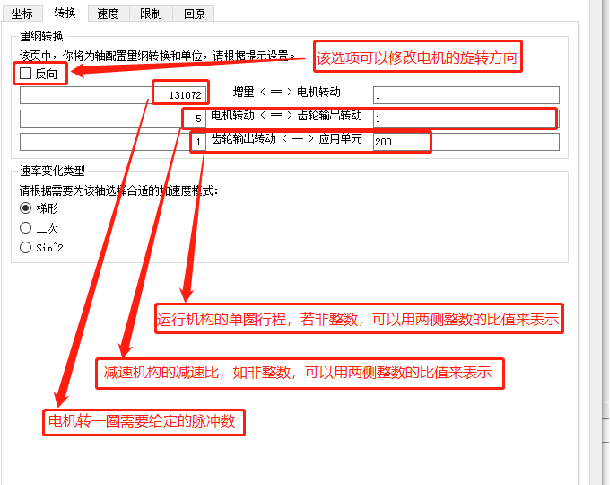

進入軸配置向導頁面,添加通訊軸後進行軸參數配置

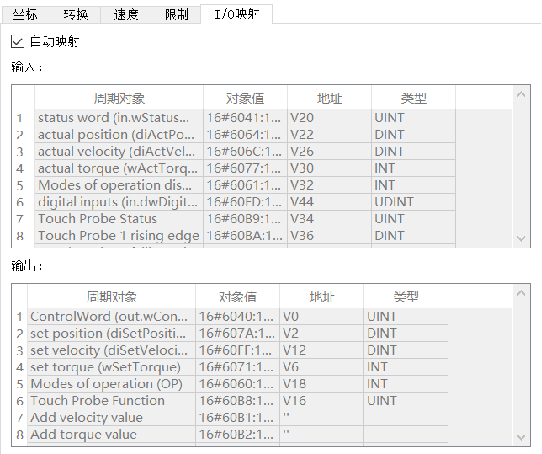

注意:IO映射中的地址用于軸功能正常運行使用,程序其餘地方不可占用。
6
完成參數配置後即可進行PLCopen指令調用進行運控編程
CTMC40點的Axis 指令依據 PLCOpen 标準設計,軸狀态指令流程圖如右圖所示:
該庫有豐富的運動控制指令,主要包括單軸控制指令、軸組插補控制指令、同步控制指令和追飛剪指令等。
