✦  +電商的蓬勃發展使快遞物流的業務量成井噴上升狀态，自動分揀系統是先進的配送中心所必需的設施條件之一。窄帶分揀機作爲物流自動分揀設備重要的一員，正在被廣泛應用。


合信爲物流行業分揀設備提供自動化控制系統。

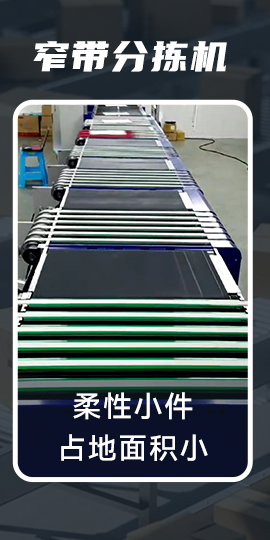

窄帶分揀機-應用場景

窄帶分揀機由多條等間距分布的窄型皮帶組成，通過皮帶的左右帶動，將貨物輸送至指定格口，格口設有緩沖區，可實現紙箱、軟包裝、袋包裝、信封件等大小件，以及酒水件等易碎品的柔性分揀。

設備擁有多隔口分揀能力，能同時滿足多品類、多方向、小占地面積的需求，在軟包分揀更具優勢，不僅提升分揀效率，還可以提升廠房利用面積。


1

主線速度：1.0~2.0m/s可調

2

分揀效率：≥5000件/小時

（分揀效率與包裹平均長度有關，以上數據爲包裹平均長度500mm，主線速度1.8m/s時實際分揀效率）


窄帶分揀機-工作原理

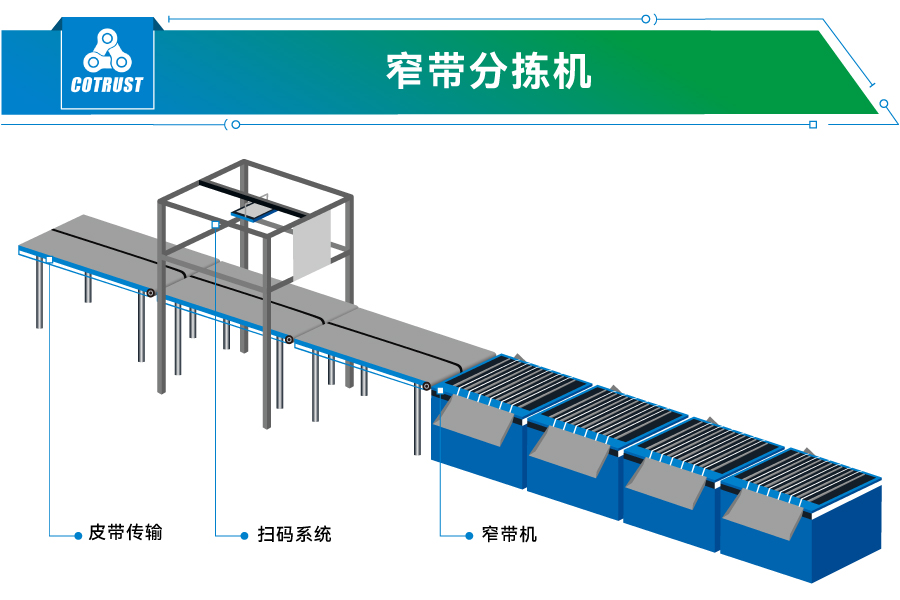

窄帶分揀機，主要由：掃碼系統、窄帶機、輸送機、集包格口等組成。

通過傳感器+時間雙重驗證确定包裹位置，使用相機識别條碼後，上位機接收并分配倉号給PLC，PLC接收到信息後，待指定軸的傳感器收到信号判定時間與倉号是否對應，對則通過伺服將包裹入倉。PLC完成分揀後反饋上位機分揀的條碼内容，上位機進行數據庫存儲。




✦  +電商的蓬勃發展使快遞物流的業務量成井噴上升狀态，自動分揀系統是先進的配送中心所必需的設施條件之一。窄帶分揀機作爲物流自動分揀設備重要的一員，正在被廣泛應用。


合信爲物流行業分揀設備提供自動化控制系統。



窄帶分揀機-應用場景

窄帶分揀機由多條等間距分布的窄型皮帶組成，通過皮帶的左右帶動，將貨物輸送至指定格口，格口設有緩沖區，可實現紙箱、軟包裝、袋包裝、信封件等大小件，以及酒水件等易碎品的柔性分揀。

設備擁有多隔口分揀能力，能同時滿足多品類、多方向、小占地面積的需求，在軟包分揀更具優勢，不僅提升分揀效率，還可以提升廠房利用面積。


1

主線速度：1.0~2.0m/s可調

2

分揀效率：≥5000件/小時

（分揀效率與包裹平均長度有關，以上數據爲包裹平均長度500mm，主線速度1.8m/s時實際分揀效率）


窄帶分揀機-工作原理


窄帶分揀機，主要由：掃碼系統、窄帶機、輸送機、集包格口等組成。

通過傳感器+時間雙重驗證确定包裹位置，使用相機識别條碼後，上位機接收并分配倉号給PLC，PLC接收到信息後，待指定軸的傳感器收到信号判定時間與倉号是否對應，對則通過伺服將包裹入倉。PLC完成分揀後反饋上位機分揀的條碼内容，上位機進行數據庫存儲。


窄帶分揀機-系統方案

01

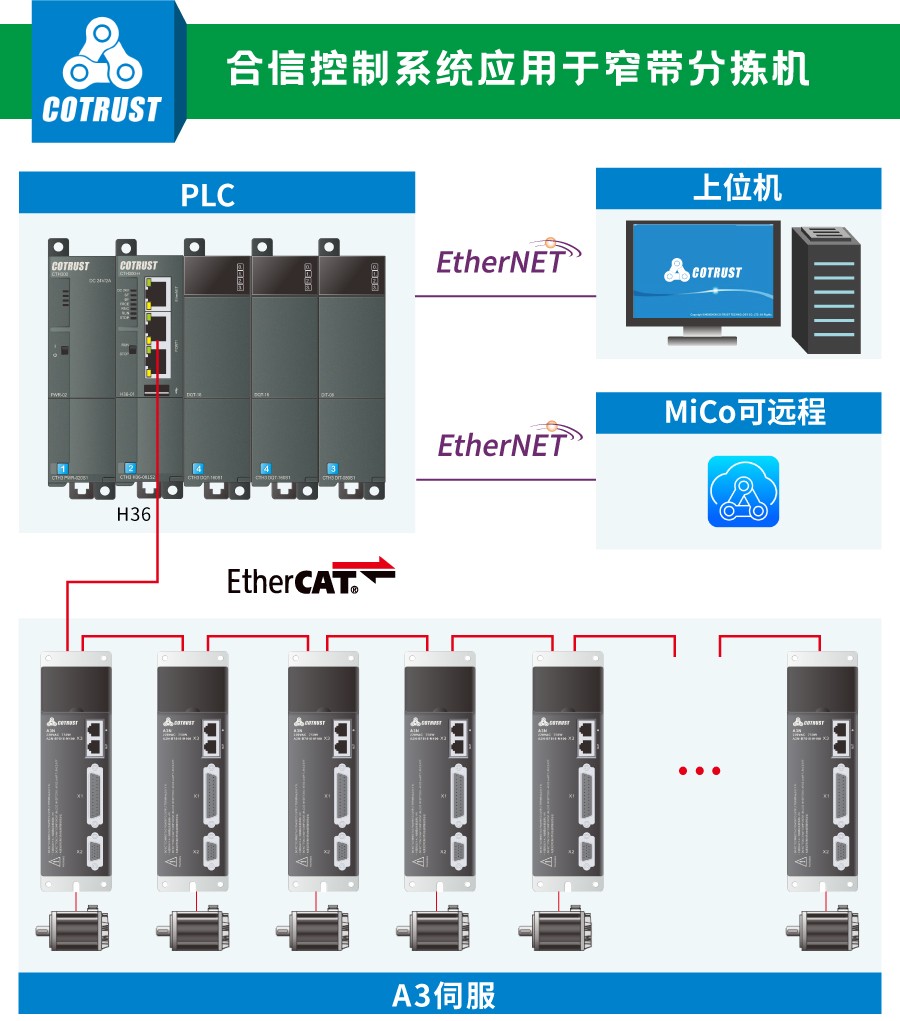

合信針對窄帶分揀機控制要求，提供PLC+伺服+HMI整套分揀控制系統。


02

系統采用合信H36主機搭配A3N伺服通過EtherCAT總線通信控制，可以實現伺服電壓/電流/速度/位置/報警狀态等參數的采集，具備高速高實時性、穩定性，爲智能物流提供數據基礎。

03

窄帶模塊化單元均通過網線連接，安裝拆卸簡單，便于現場施工。

合信窄帶分揀機方案特點

01

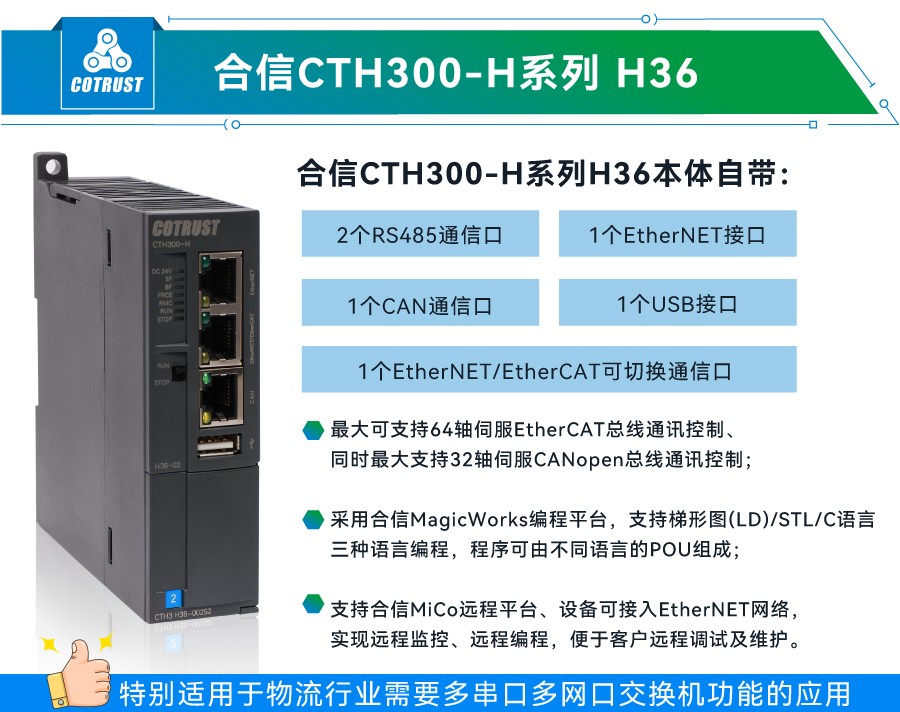

 PLC主機H36極具性價比


02

 系統支持豐富的通訊協議，選配更自由

EtherCAT/CANopen/modbus_TCP/modbus_RTU/Socket/EtherNET/UDP_PPI/OPC_DA/OPC_UA/MQTT/PPI/MPI/S7/Profinet等多種通訊協議都支持；

03

 系統響應快、效率高

系統EtherCAT總線通訊控制響應速度快，使用光電持續查詢多重驗證保證包裹不錯分；通過表格化存儲區保存數據，回傳數據内容不亂碼，上位機方便處理更快捷。

04

 模塊化更易用

系統窄帶分揀系統由模塊化、柔性化單元組成，結構簡單占地面積小，搭配合信總線方案，接線方便，系統可靈活拆裝變更，便于現場施工。
