CTSC-200系列PLC在群控風冷(熱)水機組中的應用
風冷式冷(熱)水機組是中央空調的一種類型,常規的冷水出水溫度在7~12℃之間,通過風機盤管或組合式空調器等末端系統處理後,進入室内冷風的溫度爲15~22℃之間,使人充分感覺到中央空調的舒适。
實現空調系統管理系統的工作過程、組成、運行狀況等集中監視、控制和管理,實現整個系統的智能化運行與管理已成爲發展的趨勢,并達到分散監控和集中管理的功能,使整個空調系統達到最高的運行效率和精确的控制水平,創造經濟高效的能源管理系統。
一、系統工作原理及工藝流程
大部份空調的負荷無論是商場、酒店的中央空調負荷還是生産線所用的工業冷水機組負荷,始終都處于動态變化之中,爲适應這種動态負荷的變化選用了多個壓縮機或多個機組并通過人工的判斷決定開啓的機組(開啓的壓縮機則由控制器判斷)數。
群控空調系統組成:
☆動力元件(水泵);
☆軸流風機
☆壓縮機;
☆冷凝器;
☆進出水管道、風機盤管及風櫃等;
☆模塊機組的控制系統;
☆群控系統
模塊機組的控制系統
風冷冷(熱)水機組一般配有固定的單片機控制器,操作方便,可以就地控制。通常一個模塊機組有3到8台單元機組并聯組成,控制系統控制并聯的單元模塊機組的啓動、停止,根據用戶所需要的冷(熱)量,提供相應溫度的冷(熱)水,能量調節範圍廣,非常節能。
群控系統由監控PC、CTSC 200系列 PLC、4套空調模塊機組及相關傳感器組成。

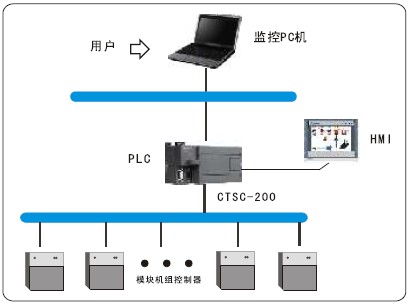

群控系統簡圖如下:
二、電氣系統控制方案
控制系統采用TrustPLC CTSC-200 PLC及合信COPANEL觸摸屏組成。
序号 | 名稱及功能 | 型号 | 數量 |
1 | 觸摸屏 | CTS6 TP07 | 1 |
2 | CPU | CTS7 216-2BD33-0X40 | 1 |
3 | 8DI/8DO | CTS7 223-1BH32 | 1 |
4 | 4AI | CTS7 231-0HC32 | 3 |
5 | 8DO | CTS7 222-1BF32 | 1 |
三、系統要求與控制要點
1)系統要求有3個通信口,普通小型PLC不能滿足要求;
2)系統對模塊機組采用集中管理,分布式控制;
3)PLC與模塊機組通信距離較遠,需規範連接通信線;
4)機組加載或卸載需嚴格按照工藝流程,否則會使水管破裂造成機器損壞;
5)爲适應終端使用的動态負荷的變化,能自動加卸載空調機組,達到節能環保的要求。
四、總結
群控風冷式冷(熱)水機組一般是安裝在室外,爲方便布線,其集中控制櫃也大多安裝在室外,環境溫度變化大,電氣環境複雜,要求PLC産品具有防雷、防潮、耐高溫等特點。
TrustPLC CTSC-200系列PLC特有的3個通信口的CPU216-2BD,集成了1個PPI口,一個PPI/自由通信口,一個自由通信口,很好的滿足了群控系統的集中管理,分布式控制的要求
-

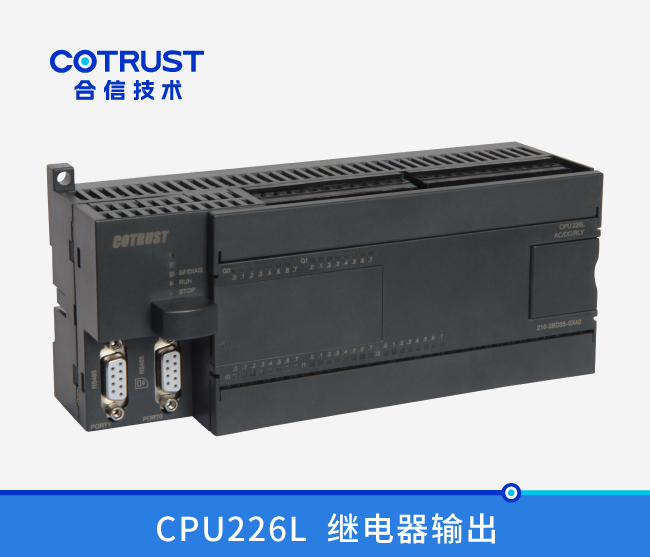

CPU226L,40點數字量,繼電器輸出(216-2BD33-0X40)
訂貨号:CTS7 216-2BD33-0X40
規 格:220VAC電源,24DI/16DO Relay ,程序空間72KB,數據空間110KB;,支持外部電池和存儲卡
查看詳情 -

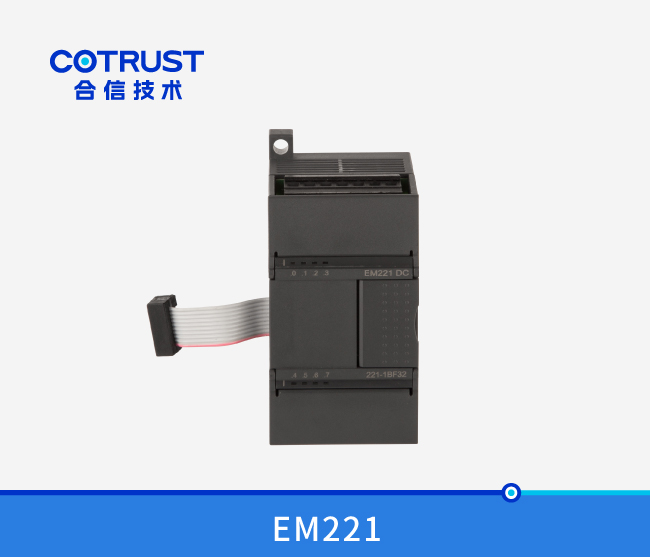

EM221數字量輸入模塊(221-1BF32、221-1BH32、221-1BL32)
