1.1 E10:伺服有哪些控制模式?

有位置控制模式、速度控制模式和轉矩控制模式


1.2 E10:如何修改伺服參數?

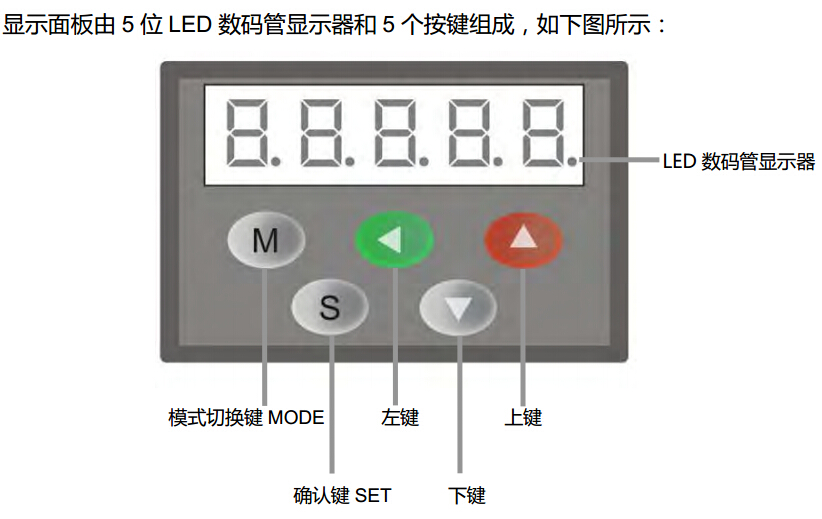

1、通過伺服按鍵面闆設置伺服參數


修改參數步驟:

從 LED 初始狀态開始,先按 SET 鍵,再按一次 MODE 鍵,顯示爲參數設定模式,如圖所示:P-OO.png

操作上鍵、下鍵和左鍵,選擇參數号;

按确認鍵進入設置界面查看和修改參數;

操作上鍵、下鍵和左鍵修改參數,修改完成後按确認鍵退出設置界面。

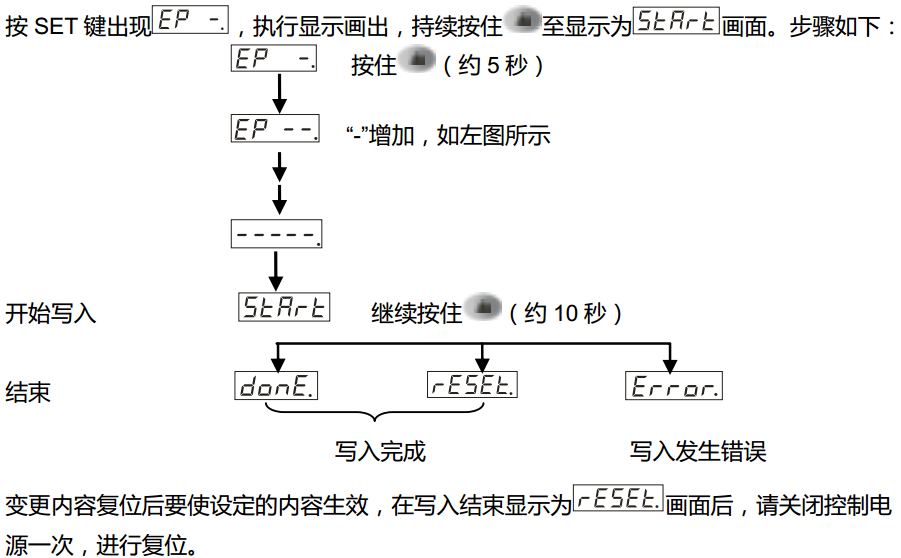

EEPROM寫入步驟:

從 LED 初始狀态開始,先按 SET 鍵,再按兩次 MODE 鍵,顯示爲參數設定模式,如圖:E-SE.png

再按如下操作:

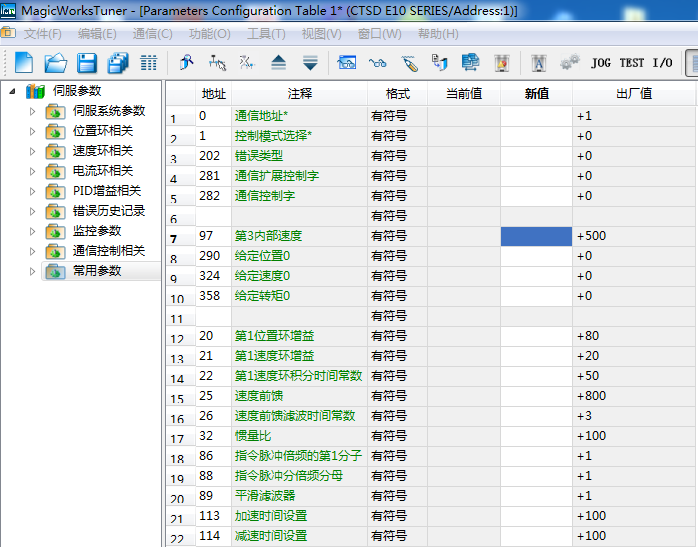

2、通過伺服上位機軟件MagicWorks Tuner設置伺服參數

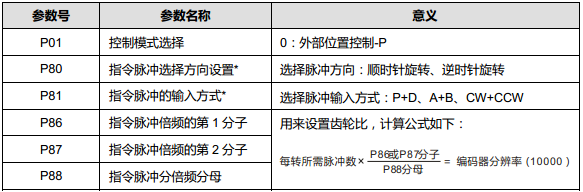

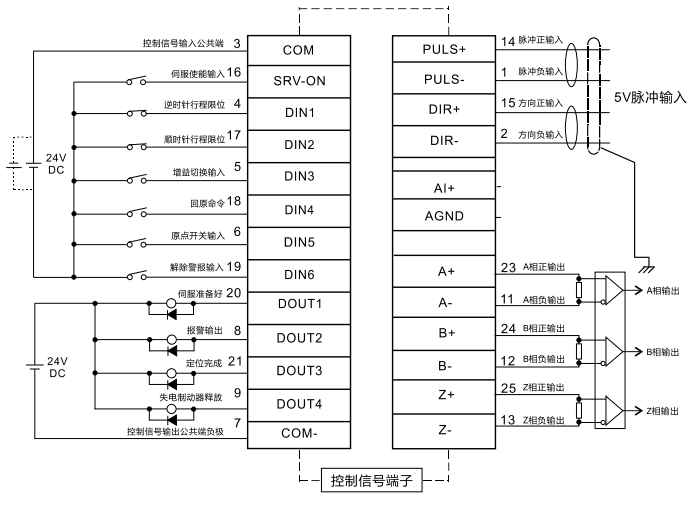

1.3 E10:E10系列外部位置(脈沖輸入)控制模式



1、設置好上面參數表的對應參數;

2、給伺服使能輸入SRV-ON信号;

3、伺服接收到脈沖信号即可控制電機旋轉定位。

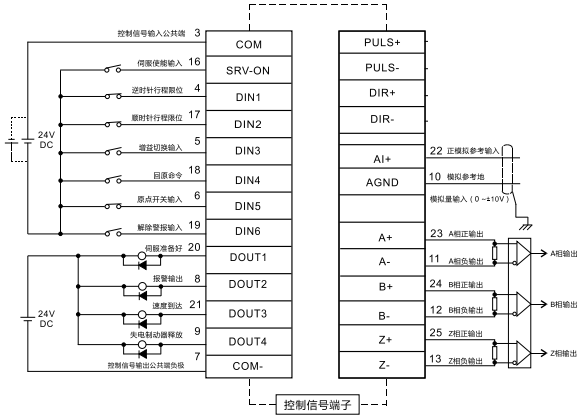

1.4 E10:E10系列外部速度/轉矩(模拟量輸入)控制模式

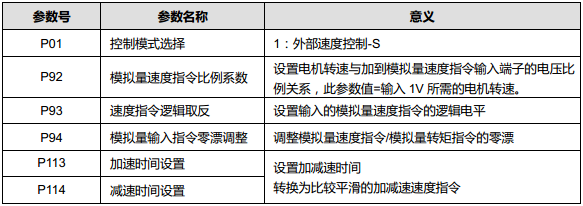

外部速度(模拟量輸入)控制:

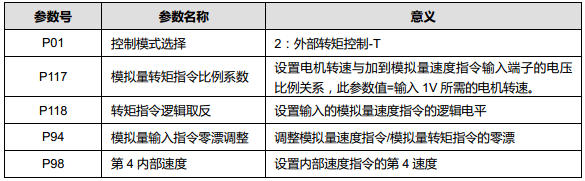

外部轉矩(模拟量輸入)控制:


1.5 E10:E10系列CanOpen通訊

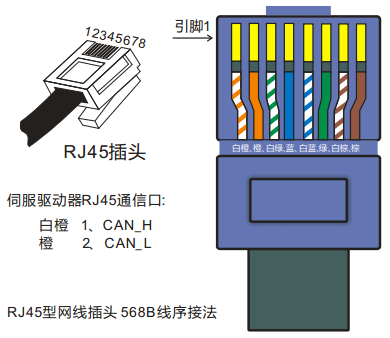

接線定義:

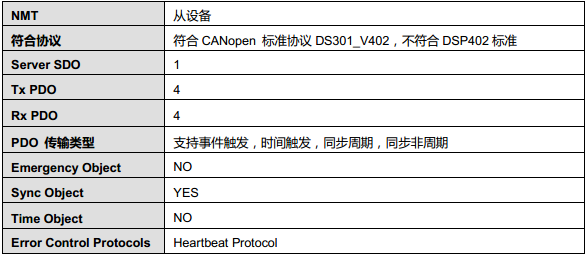

E10伺服的CanOpen協議标準特性如下:

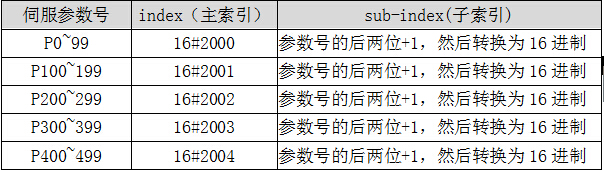

E10伺服的對象字典OD:

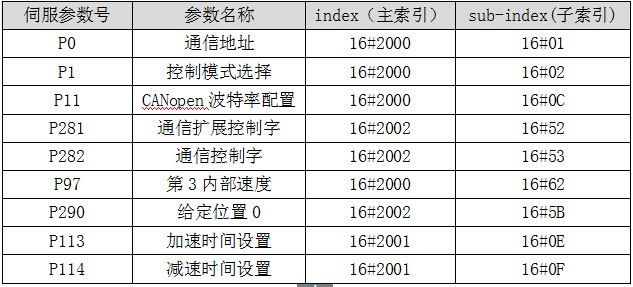

舉例CANopen通信時E10伺服參數對應的索引地址:



2.1 上電啓動故障:伺服顯示面闆不亮

啓動過程:接通控制電源24VDC

故障現象:伺服顯示面闆不亮

原因及确認方法:

A、控制電源電壓故障

  1. 1、拔掉X1、X2、X3後,故障依然存在。

  2. 2、測量控制電源接口X4的直流電壓。

B、伺服驅動器故障

2.2 上電啓動故障:伺服電機軸沒力,處于自由運行狀态

啓動過程:伺服使能

故障現象:伺服電機軸沒力,處于自由運行狀态

原因A:1.伺服使能信号無效

确認方法A:

1、查看P203_bit0,如果爲0,則伺服沒有處于使能狀态,外部控制模式時請查看P205參數,查看對應DI使能輸入點是否有效,如無效則請查看接線是否正确;

2、查看P203_bit0,如果爲0,則伺服沒有處于使能狀态,通信控制模式時請查看P282參數是否爲1,如爲1還是沒有使能,請查看伺服是否報警;

3、伺服參數P16爲1時,爲伺服上電使能功能,現場應用可看情況是否使用。

原因B:2.參數設置錯誤

确認方法B:

1、伺服參數P72_bit0設爲0時,外部控制模式需用外部DI使能,通信控制模式需用通信控制字P282使能;

2、伺服參數P72_bit0設爲1時,任何控制模式都需要外部DI使能,通信控制模式還需通信控制字P282使能

2.3 上電啓動故障:伺服電機不轉

啓動過程:輸入指令命令

故障現象:伺服電機不轉

原因:伺服指令命令爲0

處理方法:

1. 外部位置控制模式時,查看伺服指令位置P212的值,如爲0則沒接收到脈沖信号,請查看:

a.指令脈沖的輸入方式P81,查看設置的脈沖方式是否跟實際一樣;

b.命令狀态P203_bit8,查看指令脈沖輸入禁止功能是否有效;

2. 外部速度/轉矩控制模式時:

a.查看伺服模拟量輸入值P207,看接收到的模拟量信号是否正常;

b.查看P203_bit5,看零速鉗位功能是否有效;

3. 通信控制模式時,則查看通信給定命令是否正确,給定位置P290~P320/給定速度P324~P355/給定轉矩P358~P389

4. 查看指令來源參數P4、P5,看運行時選擇的指令命令是否正确


2.4 上電啓動故障:伺服電機反轉

啓動過程:輸入指令命令

故障現象:伺服電機反轉

原因:指令反向

處理辦法:

1、外部位置控制模式,查看P81指令脈沖選擇方向設置是否有錯

2、外部速度控制模式,查看P93速度指令邏輯取反

3、外部轉矩控制模式,查看P118轉矩指令邏輯取反

4、通信位置控制模式,查看P90通信模式下電機運行正方向選擇

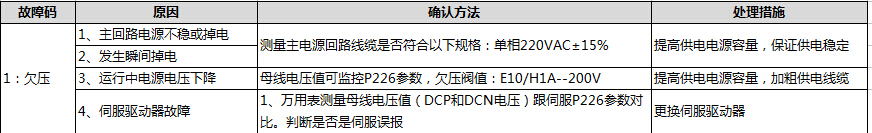

3.1 運行故障:欠壓

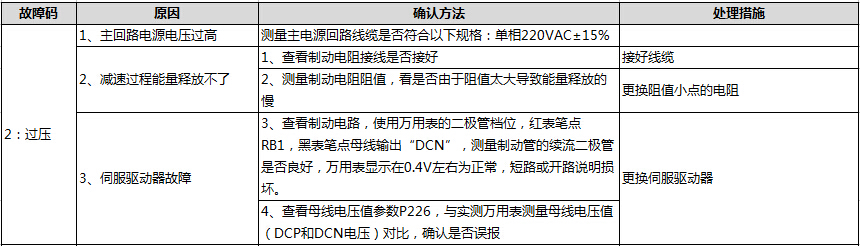

3.2 運行故障:過壓

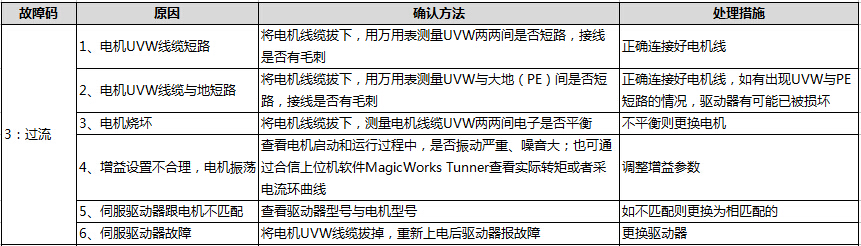

3.3 運行故障:過流
