- 1.1 HMI入門:HMI安裝USB下載電纜的驅動問題
-
如果是在win 7系統下無法正常安裝此驅動的時候,請在win 7系統啓動時,按F8進入“高級啓動選項”界面,選擇“禁用驅動程序簽名強制”模式,按“Enter”啓動系統後在進行安裝。詳情請參考MagicWorksHMI 軟件>幫助
- 1.2 HMI入門:如何通過網線更新工程
-
1、使用标準網線將HMI(以太網口)直連至PC或通過路由連接PC,

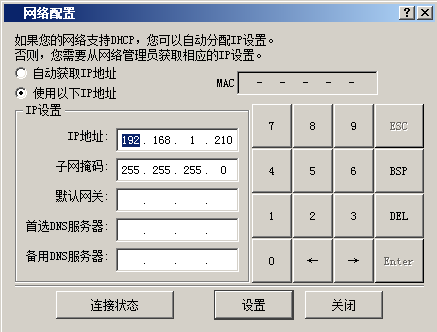

2、配置界面查看HMI的IP地址:目标機系統參數,“IP設置”,(可選手動設置或自動獲取,可更改目标機IP地址設置)。▼如下圖:192.168.1.210,
3、PC的IP需與HMI以太網WAN口同一網段才能下載
將電腦IP 與HMI 的IP 設置在同一網段,但二者IP不能相同,如上圖HMI的IP爲192.168.1.210,那麼電腦IP也應爲192.168.1.XXX(其中XXX範圍1--255)這樣即可編程并下載
- 1.3 HMI入門:如何進入配置界面并設置HMI目标機系統參數?
-
1、 HMI上電過程中, 按鍵屏一直按住“ Enter”鍵; 觸摸屏按着顯示屏幕任意處3s左右, 直到出現如下控制面闆, 可在控制面闆中設置各種參數;
2、 目标機運行過程中,按鍵屏按ctrl+alt+home鍵即可進入參數配置頁面;觸摸屏按順序點擊HMI屏幕的左上→右上→右下→左下四個點即可進入參數配置界面。
- 1.4 HMI入門: 如何U盤更新工程
-
U 盤更新工程步驟:
1)把組态好的工程進行編譯後保存;
2)把工程拷貝到U 盤,把工程名稱重命名爲tmp;
3)把U 盤插入屏的USB 口,然後進入配置界面,
4)在配置界面點擊“更新工程”會彈出更新對話框,然後輸入密碼“26470489”,點擊确認
PS:關于密碼——如果HMI 當前工程沒有密碼,則要輸入密碼“26470489”更新工程,如果HMI 當前工程中“設備設置”中設置了“更新密碼”,則用新的工程更新舊的工程時要輸入HMI 工程設置的“更新密碼”。
若更新失敗請檢查,有可能是屏的類型不匹配或屏的版本和組态軟件的版本不匹配,請重新更正屏的類型或升級目标機。
- 1.5 HMI入門:如何在Magicworks HMI組态軟件上給當前工程設置密碼?
-
1、鼠标右鍵“項目”,彈出“設置工程密碼”;
2、鼠标單擊“設置工程密碼”,彈出“密碼設置”對話框;
3、輸入相應的密碼,單擊“确定”,下次打開該工程時就會彈出“項目密碼”。
HMI不能下載畫面到硬件 Copanel HMI支持三種工程下載方式:USB下載、以太網口下載(僅限TP07/TP10以太網HMI)和U盤下載。詳情請參考MagicWorksHMI 軟件>幫助
注意一定要進入下載畫面,才能正确將畫面下載到屏。
另外,組态軟件的版本号必須與屏上的系統軟件版本号一緻。組态軟件上查看版本号是點擊幫助裡面的關于,屏上的系統版本在進入系統配置界面時能看到
觸摸屏連上下載線後,軟件上打開傳送畫面,正确選擇下載方式,再將觸摸屏上電,進入下載畫面.
- 1.6 HMI入門:如何使用事件的指令功能在腳本裡調用?
-
這些指令隻需要前面加HmiRuntime.xxx(ID号),就可以在腳本調用

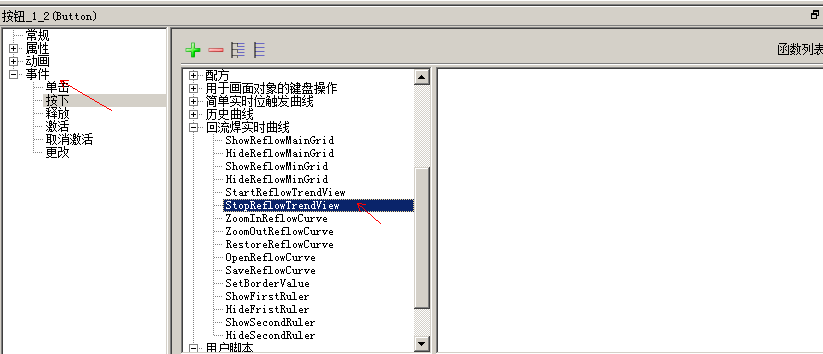

例如:▼如下圖這個停止數據記錄的指令,需要在腳本裡實現相同的功能,
具體方法:

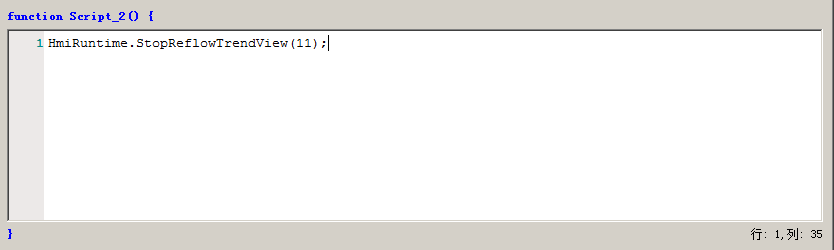

創建腳本,在編輯框中輸入HmiRuntime.StopReflowTrendView(11);

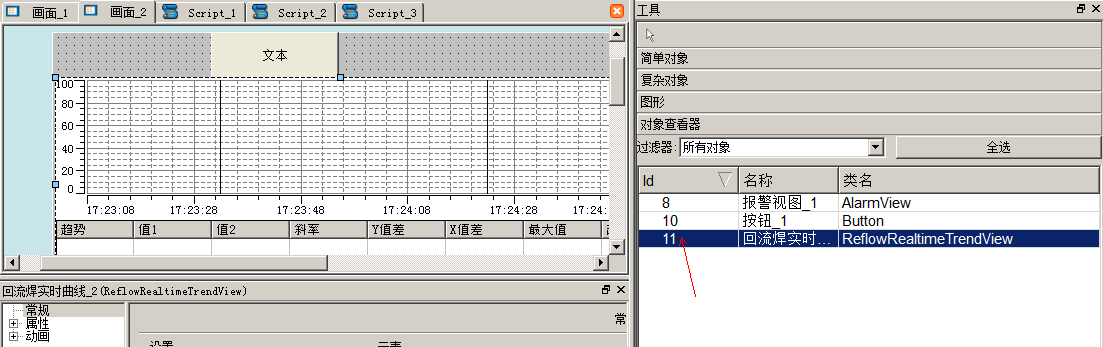

其中11爲ID号,選中要操作的控件,點右側對象查看器,▼如下圖
