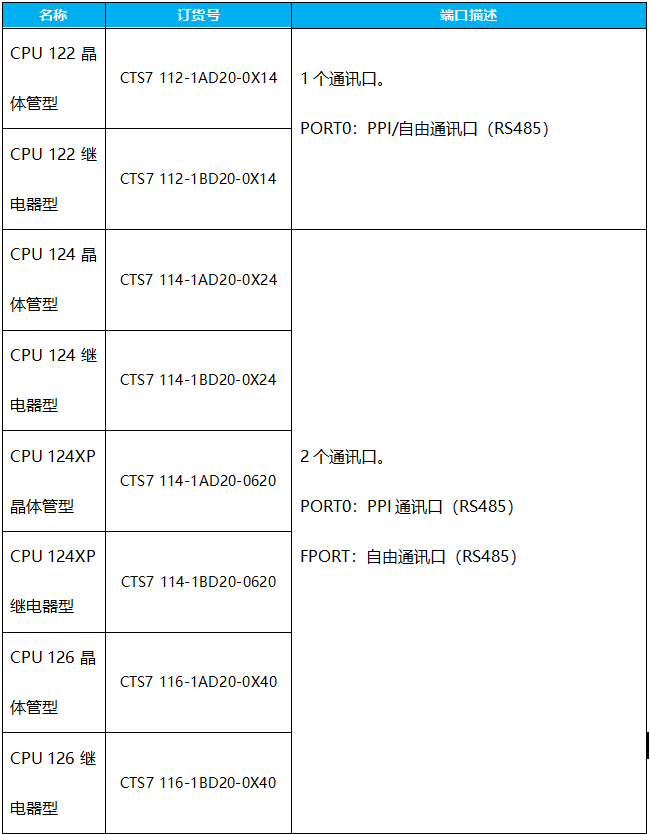

- 1.3 通訊口:CTH300通訊端口定義
-

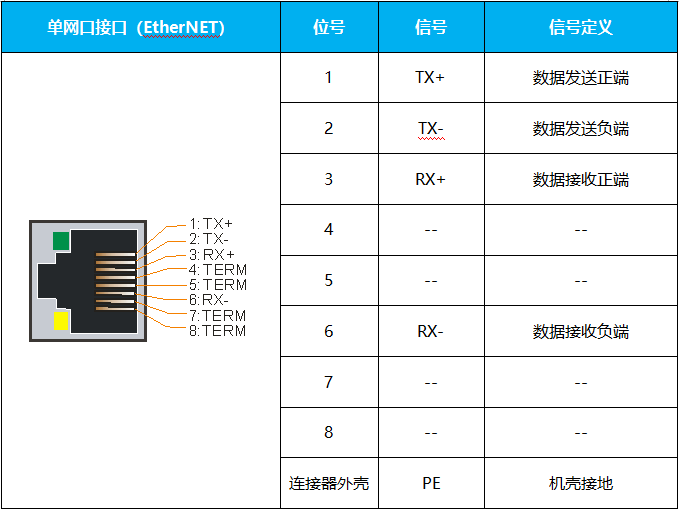

▼标配以太網接口/EtherCAT接口定義

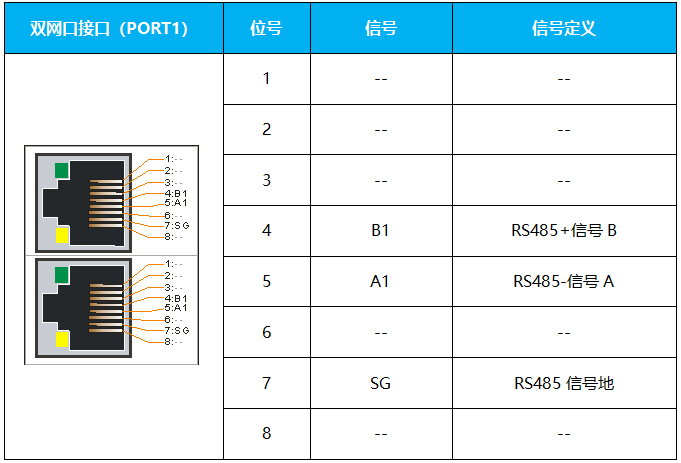

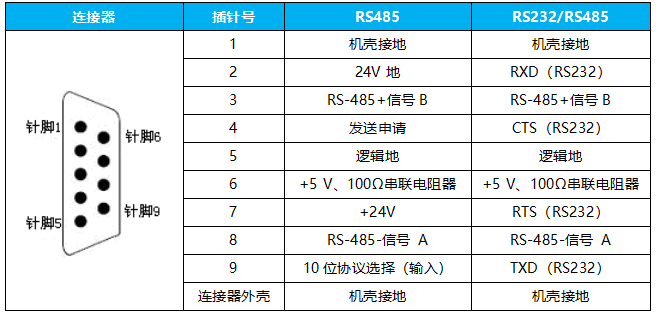

▼H35-00的RS485通信接口定義

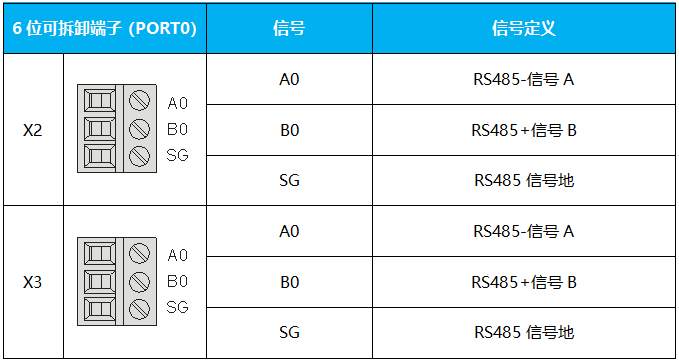

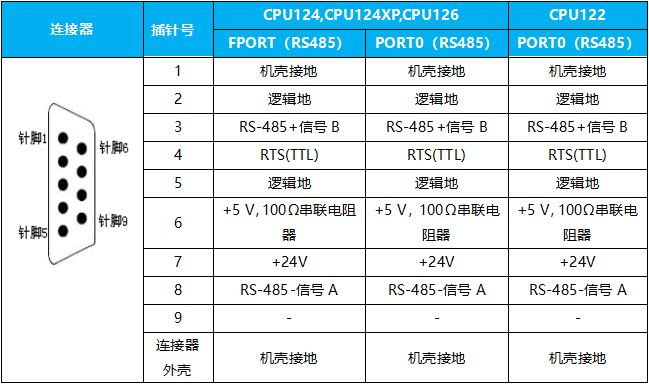

▼表 RS485接線端子定義

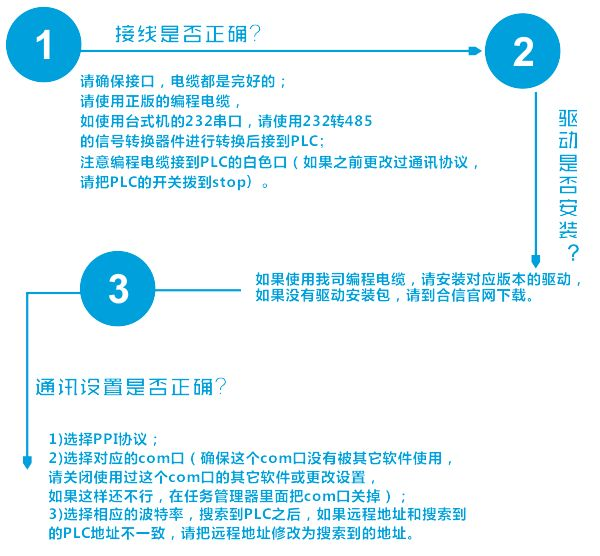

- 2.2 串口通訊:使用MODBUS_RTU庫應注意的問題
-
由于我司部分CPU存在兩個自由口,在進行自由口通信時,應該注意使用不同的自由口應該調用不同的modbus庫函數。即:
當使用自由口FPORT0時,使用我司CT_MBUS_MASTER和CT_MBUS_SLAVE庫函數;
當使用FPORT1時,使用CT_MBUS_MASER_PORT1和CT_MBUS_SLAVE_PORT1庫函數。
備注:使用合信CPU時,請使用合信modbus庫。
CPU做主站:一次隻能激活一條MBUS_MSG指令。如果啓用了多條MBUS_MSG指令,則將處理所執行的第一條MBUS_MSG指令,之後的所有MBUS_MSG指令將中止并産生錯誤代碼6。
CPU做從站:必須正确執行MBUS_INIT指令,一般采用SM0.1調用,有線網絡系統Delay經驗值設置參考在5至20ms
- 2.3 串口通訊:使用MODBUS_RTU自由口主站和第三方儀表通訊不上的問題
-
1、主站的讀寫方式,請參考合信modbus主站庫案例編寫
2、确保接線無誤,合信的端子爲3:RS485+/信号B;8:RS485-/信号A
注意:一些儀表的RS485 信号定義爲A 正,B 負,接線的時候需要注意對應正負,正對正,負對負(全局通用)。
3、通訊協議參數設置及站号設置無誤
4、有時參考電平不一緻導緻通訊不上,就需要將CPU的GND信号地和儀表的GND接在一起,此地爲信号地,并非機殼大地。如果有些設備沒有GND那麼可以接到24VDC的負極。
5、若還是通訊不上,隻能通過串口調試工具,監控具體的數據收發情況
看是PLC沒有發送數據還是儀表沒回或回的幀錯誤
先通過調試工具,直接對第三方設備發正确的通訊幀,看從站是否有相應。
确保從站沒問題的情況,再接入PLC看具體收發情況。才能判斷是PLC的問題還是第三方從站的問題。
- 2.4 串口通訊:使用我們CAN主機和277C連接不上?
-

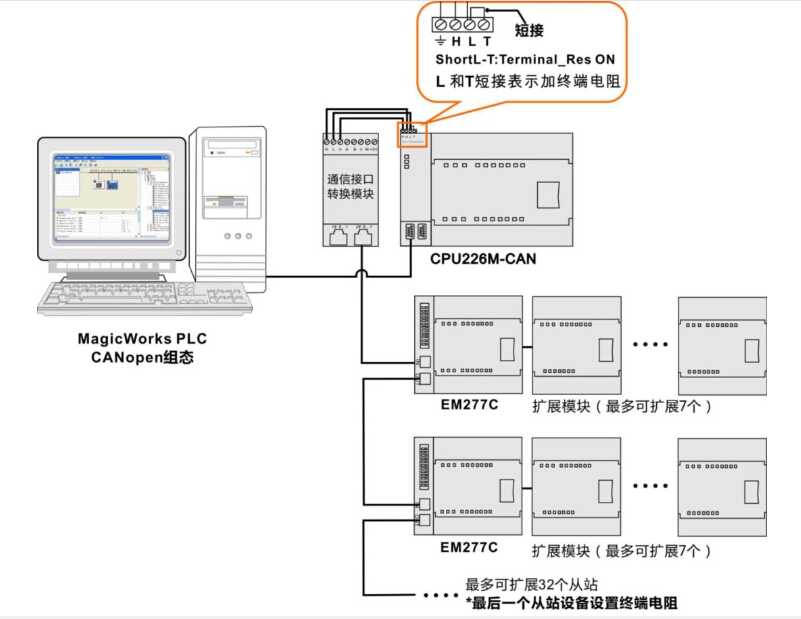

硬件上:226M-CAN通過CTS7 291-CC001這個通信接口轉換模塊,用網線跟277C連接。
軟件上:要使用我們公司的PLC編程軟件MagicWorks PLC,先組态CANopen網絡,設置好通信速率和通信地址 → 再把277C上面的撥碼開關撥到相應位置,最後一台277C要撥上終端電阻 → 設備連接完成後,檢查線并确認無誤 → 接通系統各設備的電源。下載硬件組态到PLC
(注意:撥碼開關在重新上電後才更改有效)
通過硬件進行診斷
277C的LED燈狀态
接通 277C的電源之後,标示爲“ON”(綠)的POWER(電源)LED指示燈將亮起。
如果BF和SF LED保持熄滅狀态,則說明277C正常運作。
如果BF或SF LED亮起或閃爍,則說明硬件組态或者接線有錯誤。如果主系統的運行無故障,則錯誤的原因可參考下表:

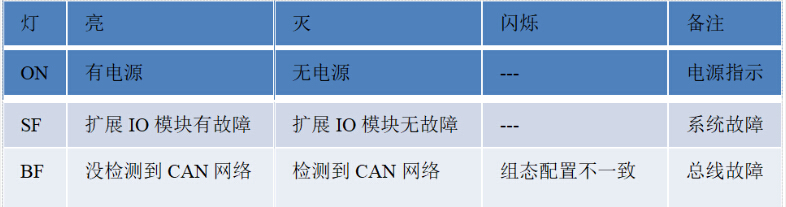

277C狀态LED燈功能說明
還可以通過Magicworks PLC診斷,在其對應的SMB550-582信息區,SMB551 -SMB582 :
第 1~32 個 從站(按照 Node ID 從小到大的的CAN 通訊狀态 )
- 2.5 串口通訊:小型PLC的CAN主站CPU如何與第三方CANopen從站設備通訊
-
主站支持符合CANopen标準協議DS301-V402的從站
PDO 傳輸類型:支持事件觸發,時間觸發;
目前不支持第三方從站的EDS文件導入,請參考所選從站的手冊來輸入主索引和子索引。
通訊不上處理:
參考CANOPEN用戶手冊;
第一、檢查接線是否正确?
第二、檢查硬件組态是否正确?站号和通訊波特率是否一緻?主索引和子索引設置是否和從站手冊對應。
第三、确認第三方設備的通訊協議是否符合上面注意事項的标準。
第四、以上确認好,還可以通過Magicworks PLC診斷,在其對應的SMB550-582信息區,SMB551 -SMB582 :第 1~32 個 從站(按照 Node ID 從小到大的的CAN 通訊狀态 )
以上問題排查完還無法通訊,可以找公司總部的技術支持協助,向客戶索要:1、硬件組态程序。2、對方從站設備的EDS文件。3、對方從站設備的具體型号和說明書,有相應的主索引和子索引的介紹。
- 3.1 以太網通訊:PLC以太網通訊口功能
-
可作爲程序下載端口(使用普通網線即可)
通過交換機與多台以太網設備進行通信,實現數據的快速交互
支持遠程編程、調試、監控
支持第三方設備進行MODBUS通訊地址映射表

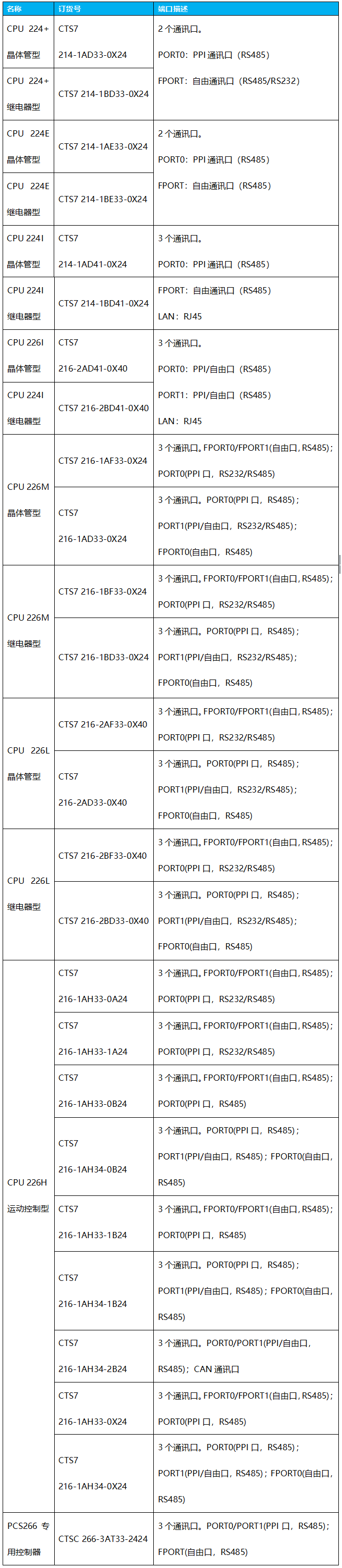

- 3.2 以太網通訊:200系列以太網通信對照表
-
本機集成3個通訊口
支持以太網通信、MPI、PPI、自由口通信、MODBUS等多種通信協議
網絡讀寫一次可交換200Bytes,組網通信能力強

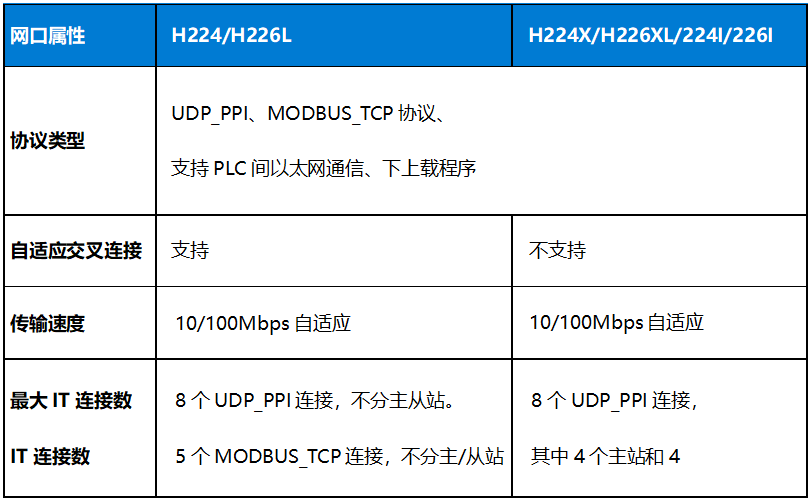

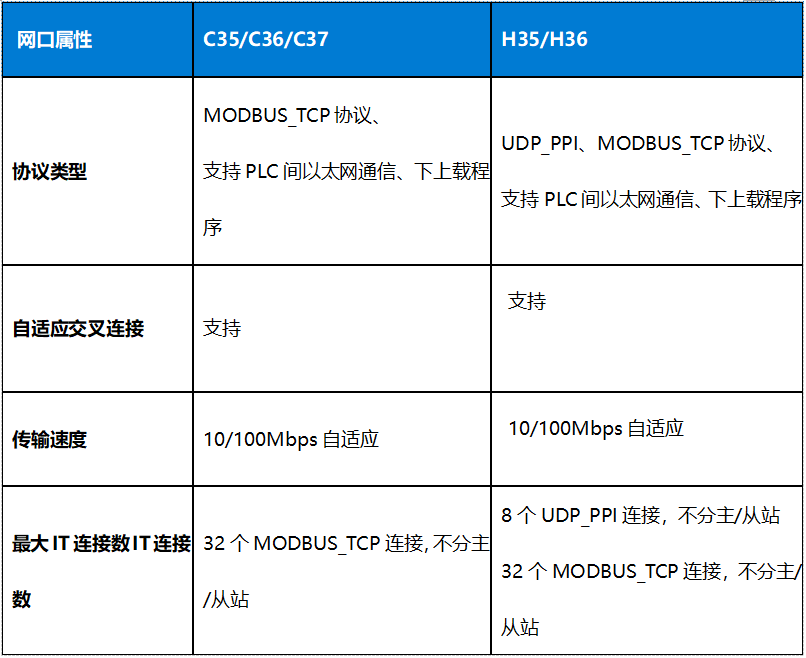

- 3.3 以太網通訊:CTH300以太網通信對照表
-
C系列支持MODBUS_TCP、MODBUS_RTU通信協議
H系列支持UDP_PPI、MPI、PPI、自由口通信、MODBUS等多種通信協議
注解:
CPU 作爲主站訪問其他設備,相當于占用了該CPU 一個主站連接。
CPU 作爲從站,被其他設備訪問,相當于占用該CPU 的一個從站連接。
CPU作爲從站,以太網通訊獨立于整個大循環周期,即收即回;CPU作爲主站,由收發由用戶程序控制。通訊處理時間約20-30MS
- 3.4 以太網通訊:以太網口下載功能
-
用标準網線連接PLC

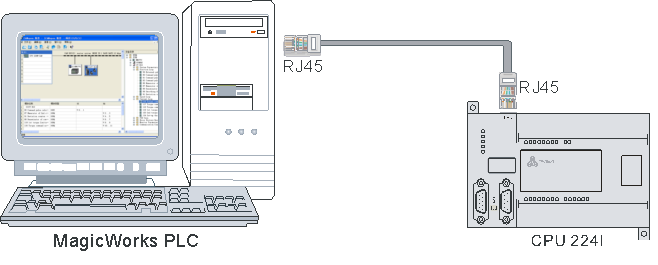

所示爲使用标準網線連接CTSC-200 CPU與編程設備。
