CTSC-200系列PLC在滅菌幹燥機上的應用

滅菌幹燥機是一種制藥機械，用對玻璃器皿等加熱、滅菌和烘幹。過去一般是采用常規溫度控制器控制溫度，采用小型PLC控制其機械運轉。随着生産自動化水平的提高，溫度測量與控制數據也需要上傳到PLC、觸摸屏或上位機，因此采用PLC的整體控制方案逐步得到推廣。

一、系統配置圖

PLC采用合信自動化的CTSC 216-2AD33-0X40，擴展模塊采用EM223-1BL32，爲數字量的16點輸入和16點輸出模塊；EM231-7ND32，接入了2個測溫用的熱電阻信号，觸摸屏采用合信7寸觸摸屏CTS6 TP07 。

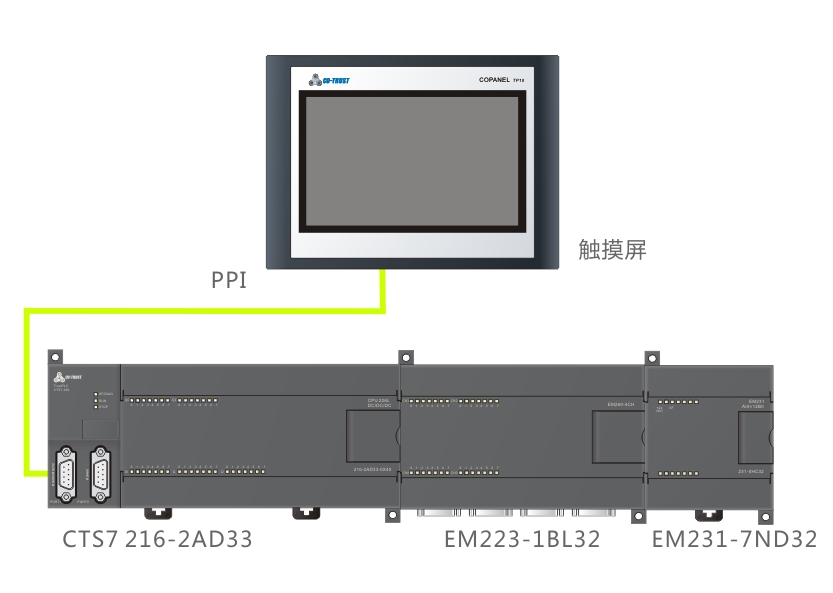

控制系統結構圖如下：

二、溫度控制方式和策略

溫度控制是滅菌幹燥機的最主要的功能。通過精确地控制溫度在設定值的±0.1度偏差左右，達到醫用器皿滅菌加工的要求；同時工作溫度應該在開機後盡快達到要求，預熱和波動時間都不能太長。

此幹燥機的加熱元件采用7組紅外加熱管，每組加熱管各由1個交流接觸器控制電路通斷。由于7組紅外加熱管的功率很大，因此在運行中不能始終以調節全部加熱管來控制溫度，否則溫度難以控制，波動時間很長。

三、其它機械運轉控制功能

由該PLC對機械運行進行控制，檢測位置信号和警報信号。

四、應用總結

合信自動化CTSC 200系列PLC應用于滅菌幹燥機上，實現對溫度和機械進行控制。通過觸摸屏來設置設備運行參數，操作機器，顯示實時和曆史數據，并將一段時間内的運行數據存儲在觸摸屏内存中，以備查詢。

PLC的溫度PID控制運算功能代替了溫度控制器，并將溫度值用于觸摸屏的顯示和記錄。新型滅菌幹燥設備經過工程技術人員的調試，完全達到了工藝要求。産品目前已經得到了推廣，爲客戶創造了效益。
