軟管收卷機

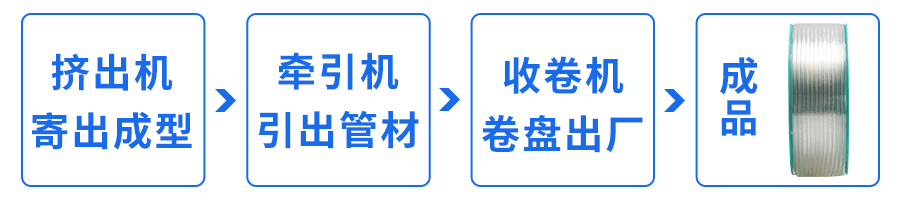

軟管收卷機用于塑膠生産後段:針對醫療行業、汽車行業、3D打印行業等軟管直徑0.1mm~18.0mm,線速度5~70米/min的管材由收卷機卷成盤出廠。

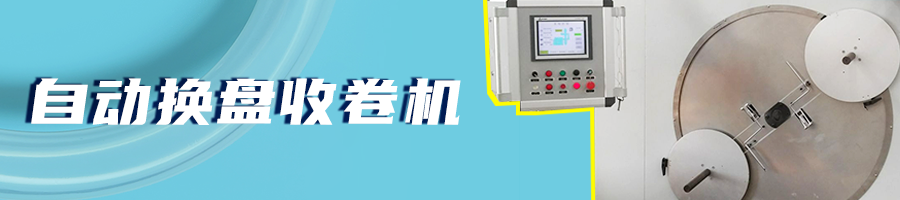

▼收卷機現場▼


合信控制系統在收卷機上的應用

收卷機自動化控制系統采用PLC控制程序收卷,全伺服雙工位收卷,精密伺服滑軌排線,輸入管材線徑自動匹配收卷和排線速度,可以實現均勻次序繞線,卷帶盤端面平齊度高。系統設置有自動夾持、切斷、卸料、換盤功能,各盤繞制統一。

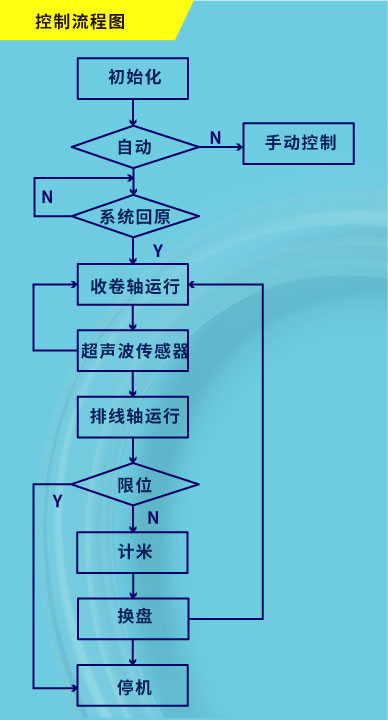

工作原理解析

雙工位軟管收卷機,采用自動化控制系統在生産過程中兩個收卷盤自動切換,軟管自動裁剪後自動繞線。

工作原理:收卷盤爲旋轉的機械結構,收卷軸按照設定速度運行,通過外部超聲波信号調節收卷軸電機速度,排線伺服根據線徑和收卷速度計算出運行軌迹。

功能部件1

自動換盤機構:

由伺服電機驅動,伺服在位置模式和速度模式之間切換運行。

功能部件2

排線機構:

排線伺服由收卷部分經過特有的排線算法控制,通過位置模式控制伺服快慢。



合信控制方案——自動換盤收卷機

合信針對軟管收卷機控制要點,

提供PLC+伺服+HMI整套控制系統。

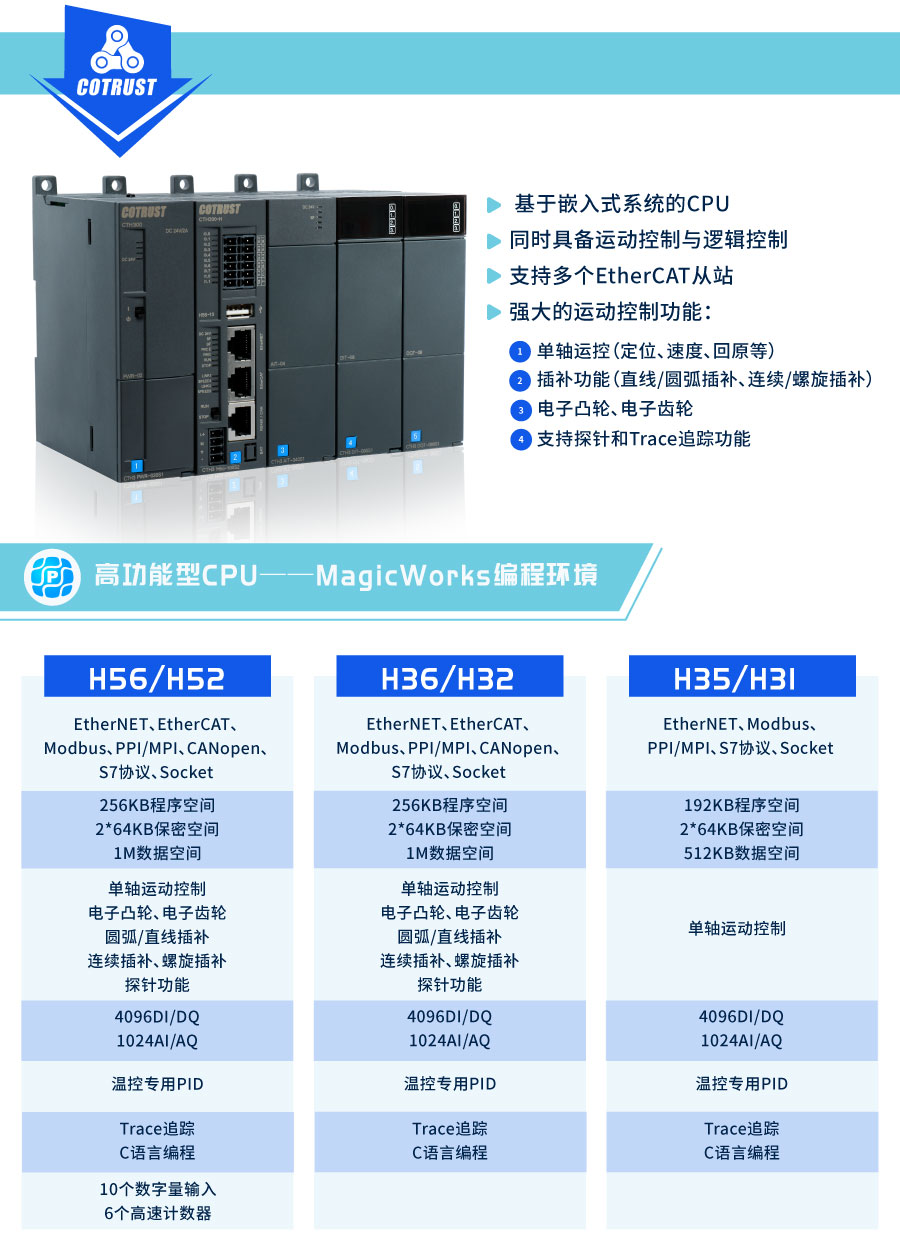

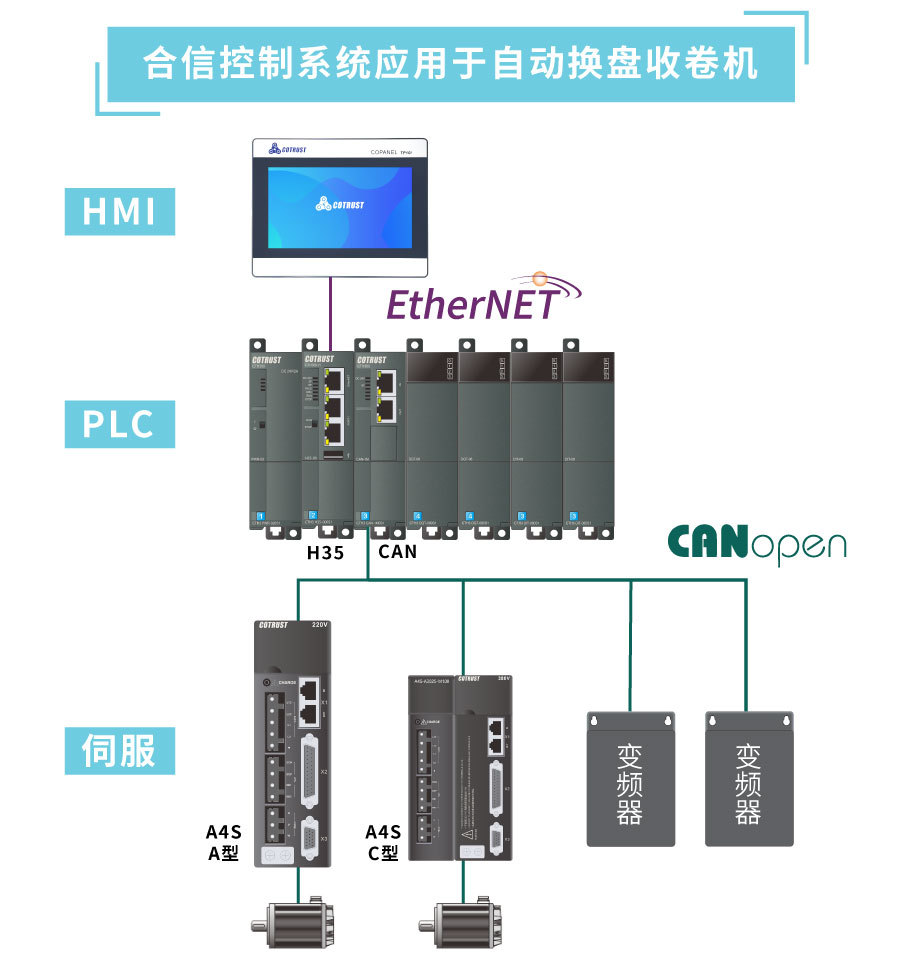

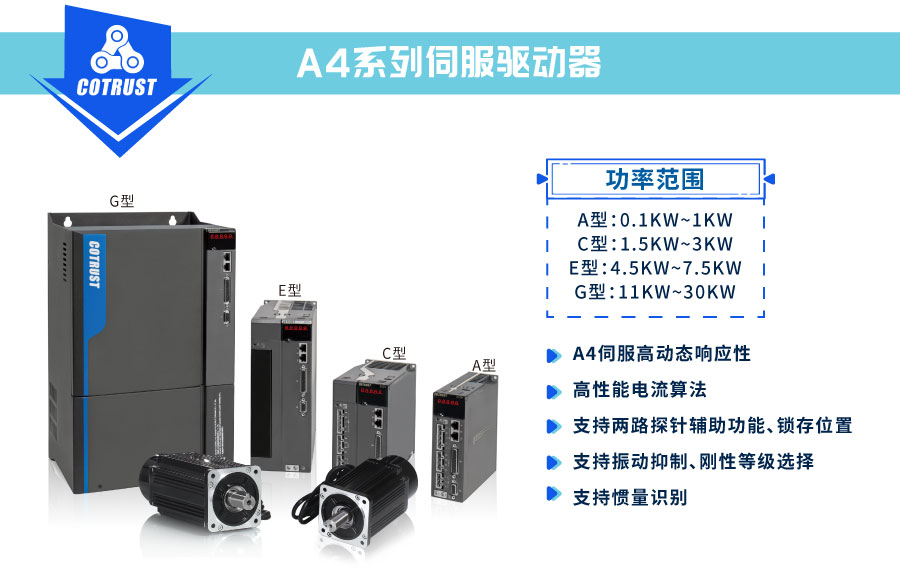

雙工位軟管收卷機采用合信CTH300系列H35 PLC作爲主控CPU,排線伺服A4S采用CANopen通信控制,位置模式爲絕對模式,速度由H35的PLC程序算法控制。系統根據軟管收卷的特點,排線伺服正向采用排線線徑加間距模式進行排線,當伺服換向後,排線負向時采用線徑減定長的模式,通過模式切換,一層松一層緊的排線模式,可以很好的保證軟管圓線的收卷質量。

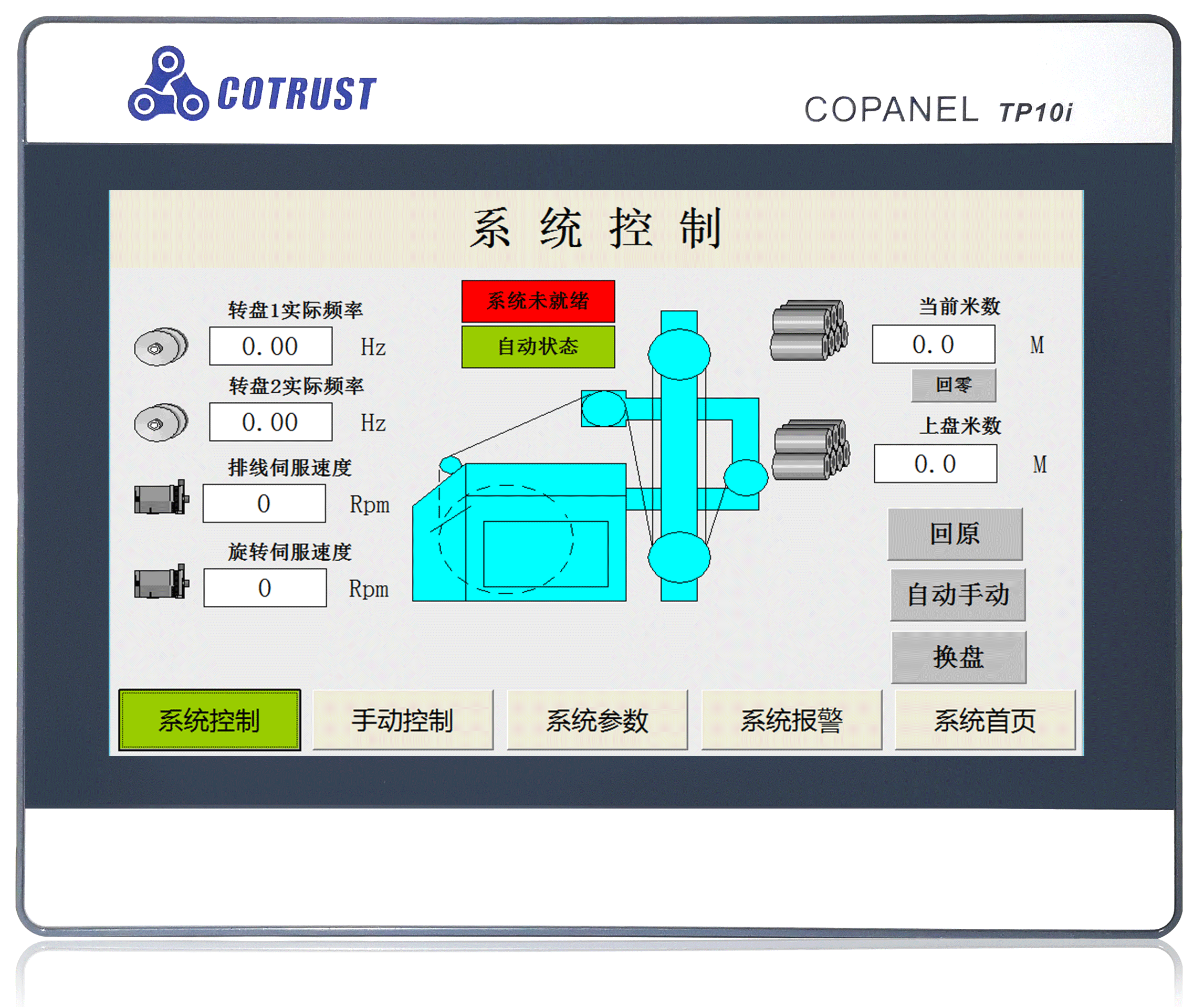

控制系統界面

配置合信10寸以太網HMI作爲人機交互接口,觸摸屏對系統進行各種參數設置、操作控制、狀态反饋等。


(軟管收卷機-合信系統界面)

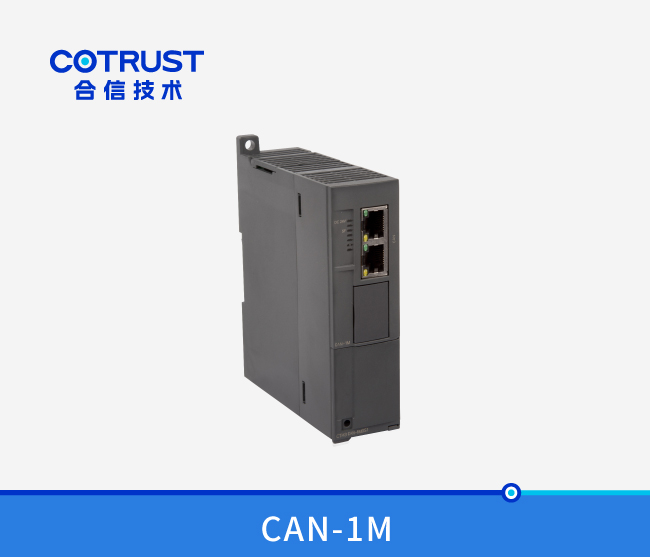

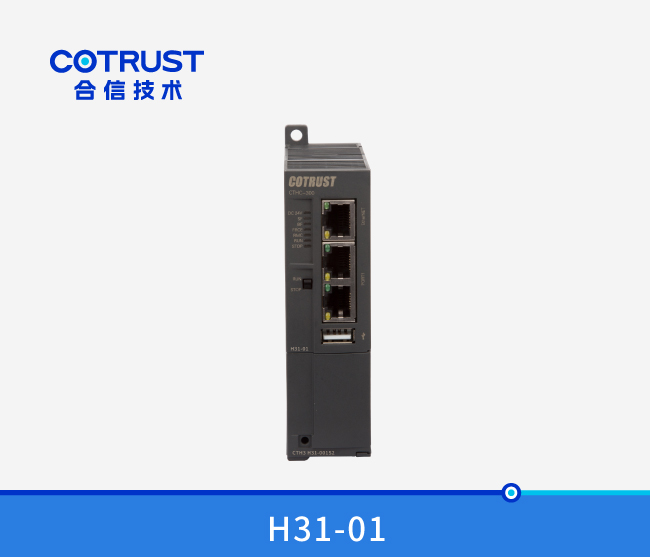

合信控制方案——明星産品



應用廣泛


收卷機在工業領域中應用非常廣泛,如軋鋼、造紙、紡織、塑料制品等行業,在生産線最後的産品獲取中幾乎都使用收卷機。


軟管收卷機

軟管收卷機用于塑膠生産後段:針對醫療行業、汽車行業、3D打印行業等軟管直徑0.1mm~18.0mm,線速度5~70米/min的管材由收卷機卷成盤出廠。



▼收卷機現場▼


合信控制系統在收卷機上的應用

收卷機自動化控制系統采用PLC控制程序收卷,全伺服雙工位收卷,精密伺服滑軌排線,輸入管材線徑自動匹配收卷和排線速度,可以實現均勻次序繞線,卷帶盤端面平齊度高。系統設置有自動夾持、切斷、卸料、換盤功能,各盤繞制統一。



工作原理解析

雙工位軟管收卷機,采用自動化控制系統在生産過程中兩個收卷盤自動切換,軟管自動裁剪後自動繞線。

工作原理:收卷盤爲旋轉的機械結構,收卷軸按照設定速度運行,通過外部超聲波信号調節收卷軸電機速度,排線伺服根據線徑和收卷速度計算出運行軌迹。

功能部件1

自動換盤機構:

由伺服電機驅動,伺服在位置模式和速度模式之間切換運行。

功能部件2

排線機構:

排線伺服由收卷部分經過特有的排線算法控制,通過位置模式控制伺服快慢。



合信控制方案——自動換盤收卷機

合信針對軟管收卷機控制要點,

提供PLC+伺服+HMI整套控制系統。

雙工位軟管收卷機采用合信CTH300系列H35 PLC作爲主控CPU,排線伺服A4S采用CANopen通信控制,位置模式爲絕對模式,速度由H35的PLC程序算法控制。系統根據軟管收卷的特點,排線伺服正向采用排線線徑加間距模式進行排線,當伺服換向後,排線負向時采用線徑減定長的模式,通過模式切換,一層松一層緊的排線模式,可以很好的保證軟管圓線的收卷質量。


控制系統界面

配置合信10寸以太網HMI作爲人機交互接口,觸摸屏對系統進行各種參數設置、操作控制、狀态反饋等。


(軟管收卷機-合信系統界面)


合信控制方案——明星産品



應用廣泛


收卷機在工業領域中應用非常廣泛,如軋鋼、造紙、紡織、塑料制品等行業,在生産線最後的産品獲取中幾乎都使用收卷機。
