CTSC-200系列PLC在中空吹瓶機中的應用
中空吹瓶機
一、工藝介紹及控制原理
1、其工藝過程:
1)塑料的擠出
塑料加熱熔化後塑煉成均勻混合流體,并以一定的壓力和流量擠入機頭。
2)型坯的形成
機頭内的流體在重力和擠出壓力的作用下,通過機頭口模擠出形成所需的型坯。
3)型坯的吹脹
將達到要求長度的型坯置于吹塑模具内合模,由模具上的刃口將型坯切斷,通過模具上的進氣口輸入一定壓力的氣體吹脹型坯,使制品和模具内表面緊密接觸。
4)制品的冷卻
保持模具型腔内的氣壓,等待制品冷卻定型。
5)制品脫模
在吹塑過程中,型坯的形成和吹脹是吹塑過程的核心,控制型胚壁厚對于提高産品質量和降低成本非常重要。
2、吹塑成型原理
擠出吹塑成型突出的缺點是擠出吹塑成型産品壁厚均勻性不易控制,尤其對于大型形狀複雜的制品,由于受型胚自重的影響,在型胚上發生減薄和縮頸現象。另外在吹制外觀不均勻的瓶子時,要保證瓶子的質量,就要以所需要最厚的厚度來制作型坯。因此,在中空吹塑過程中,型胚壁厚控制是關系到産品質量的關鍵技術之一,通過控制型胚厚度的變化規律,使中空制品的壁厚均勻﹑節約材料。
二、PLC控制方案

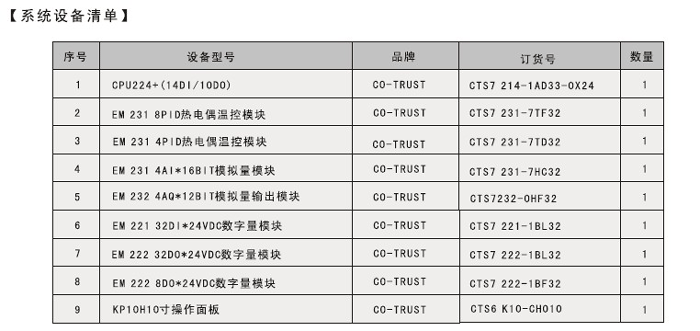

(1)控制器采用CTSC-200 PLC進行動作控制和50點型坯壁厚控制。
(2)溫度的測量采用工業铠裝熱電偶。溫度控制由CTSC-200系列的8路熱電偶模塊CTSC 231-7TF32 完成,該模塊集成控制器帶智能PID算法,隻要設置幾個參數,231-7TF32模塊就可以自行對所控溫區進行加熱或冷卻,并將實時溫度反饋給CPU。

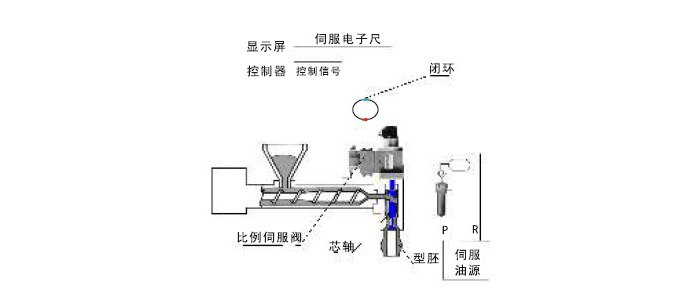

(3)壁厚控制由231-7HC32高速輸入模塊采集型坯長度和模芯間隙的電子尺反饋信号,然後通過4通道模拟量輸出模塊232-0HF32控制執行機構驅動伺服閥來實現。
(4)操作面闆采用觸摸屏完成整機的型坯溫度、擠出壓力、型坯壁厚以及冷卻時間等各種工藝參數的設定、修改、畫面顯示等,采用菜單式程序控制,操作簡便可靠。
溫度控制由熱電偶、電加熱及電風扇組成。PID運算由模塊完成,有模拟量和數字量輸出,單雙向控制方式選擇,控制精度達到±1℃。壁厚控制由電液伺服閥、動作執行機構和位置反饋的電子尺構成。壁厚型坯設定采用數字化方式,通過操作面闆完成50點型坯壁厚控制的設定,型坯壁厚曲線的縱坐标顯示壁厚,橫坐标顯示點數。

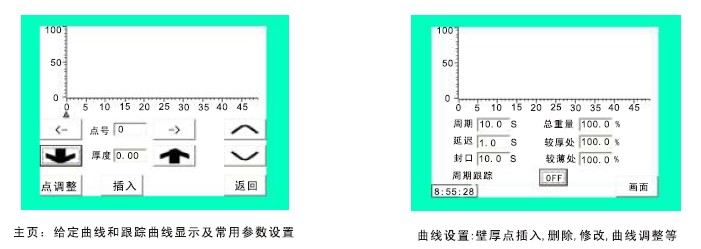

三、主要界面
【系統特點】
1、16位精度、高速模拟量采集模塊CTS7 231-7HC32,完全能實現電子尺信号的采集
2、性價比更高,用小型機的投資實現了中型機的控制效果,大大降低了系統成本
3、溫度采集模塊采用隔離技術,抗幹擾能力更強
4、溫度模塊集成智能溫控算法,使編程更簡單,溫度控制精度更高
四、總結
目前,規模較大的吹瓶機用戶一般采用競标的方式采購設備,因此設備供應商都面臨着高性能、低價格的要求。而“高性能”最重要的一點體現就是配有壁厚控制,但增加壁厚控制器會大大地增加成本。通過CO-TRUST PLC來實現吹瓶機的整機控制(包括壁厚控制功能)就完全可以解決此類問題。其穩定可靠的性能、較低的價格及精心打造的完善的解決方案,深受客戶信賴。
-
CPU224+,24點數字量,晶體管輸出(214-1AD33-0X24)
訂貨号:CTS7 214-1AD33-0X24
規 格:24VDC電源,14DI/10DO×24VDC,雙通信口(PTO/PWM)
查看詳情 -
EM221數字量輸入模塊(221-1BF32、221-1BH32、221-1BL32)
訂貨号:CTS7 221-1BF32/221-1BH32/221-1BL32
規 格:8DI/16DI/32DI×24VDC
查看詳情 -
EM222晶體管輸出模塊(222-1BF32、222-1BH32、222-1BL32)
訂貨号:CTS7 222-1BF32/222-1BH32/222-1BL32
規 格:8DO/16DO/32DO×24VDC
查看詳情 -
EM231高速高精度模拟量輸入模塊
訂貨号:CTS7 231-7HC32
規 格:4AI×16BIT,集成10VDC電源輸出,采樣速度500HZ,重複性誤差小于0.05%
查看詳情 -
EM231熱電偶PID模塊(231-7TD32、 231-7TF32)
訂貨号:CTS7 231-7TD32/CTS7 231-7TF32
規 格:4AI×TC PID/8AI×TC PID
查看詳情 -

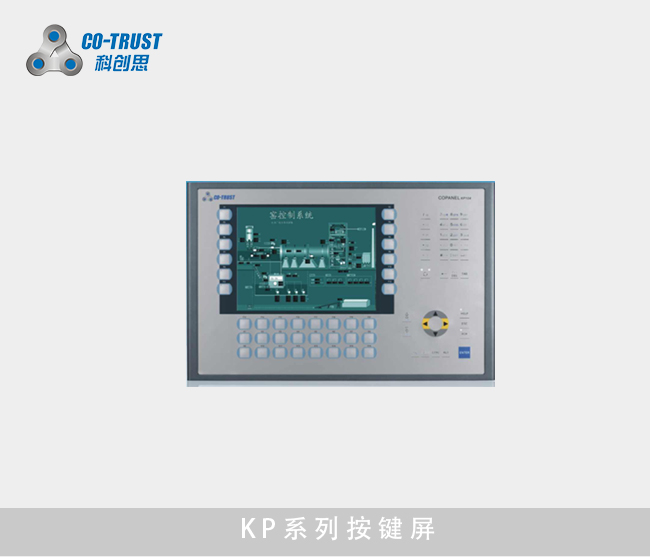

KP系列圖形按鍵操作面闆
